CNC-Maschinensteuerungen von HEIDENHAIN per OPC UA anbinden


CNC-Steuerungen der DR. JOHANNES HEIDENHAIN GmbH sind besonders bei europäischen Präzisionsfertigern und Werkzeugmaschinenbauern beliebt. Moderne HEIDENHAIN-Steuerungen bieten eine OPC UA-Schnittstelle, um Maschinendaten für MES-Integration oder andere Digitalisierungsprojekte zu erfassen.

Die Anbindung dieser Steuerungen ist jedoch nicht ganz trivial. Aufgrund hoher Sicherheitsanforderungen und des notwendigen dreifachen Zertifikatsaustauschs kann der Prozess komplex sein. In diesem Artikel zeigen wir dir, wie du HEIDENHAIN-Maschinensteuerungen einfach und sicher per OPC UA verbindest, ohne Datensicherheit oder Verfügbarkeit zu gefährden.

Warum die Anbindung von HEIDENHAIN CNC-Steuerungen wichtig ist

HEIDENHAIN gehört zu den größten Anbietern im europäischen CNC-Markt. Laut einer Untersuchung von Findus Factory, die Daten von Maschinensucher.de und Indeed nutzt, sind 28 % aller Maschinen im europäischen Markt mit HEIDENHAIN-Steuerungen ausgestattet. Besonders bei Fräsmaschinen dominiert HEIDENHAIN mit einem Marktanteil von beeindruckenden 69 %.  Relevanter ist im europäischen Markt nur Siemens, die laut der Studie auf 38 % aller Steuerungen kommen. Im Bereich Fräsen hat HEIDENHAIN jedoch die Nase vorn.

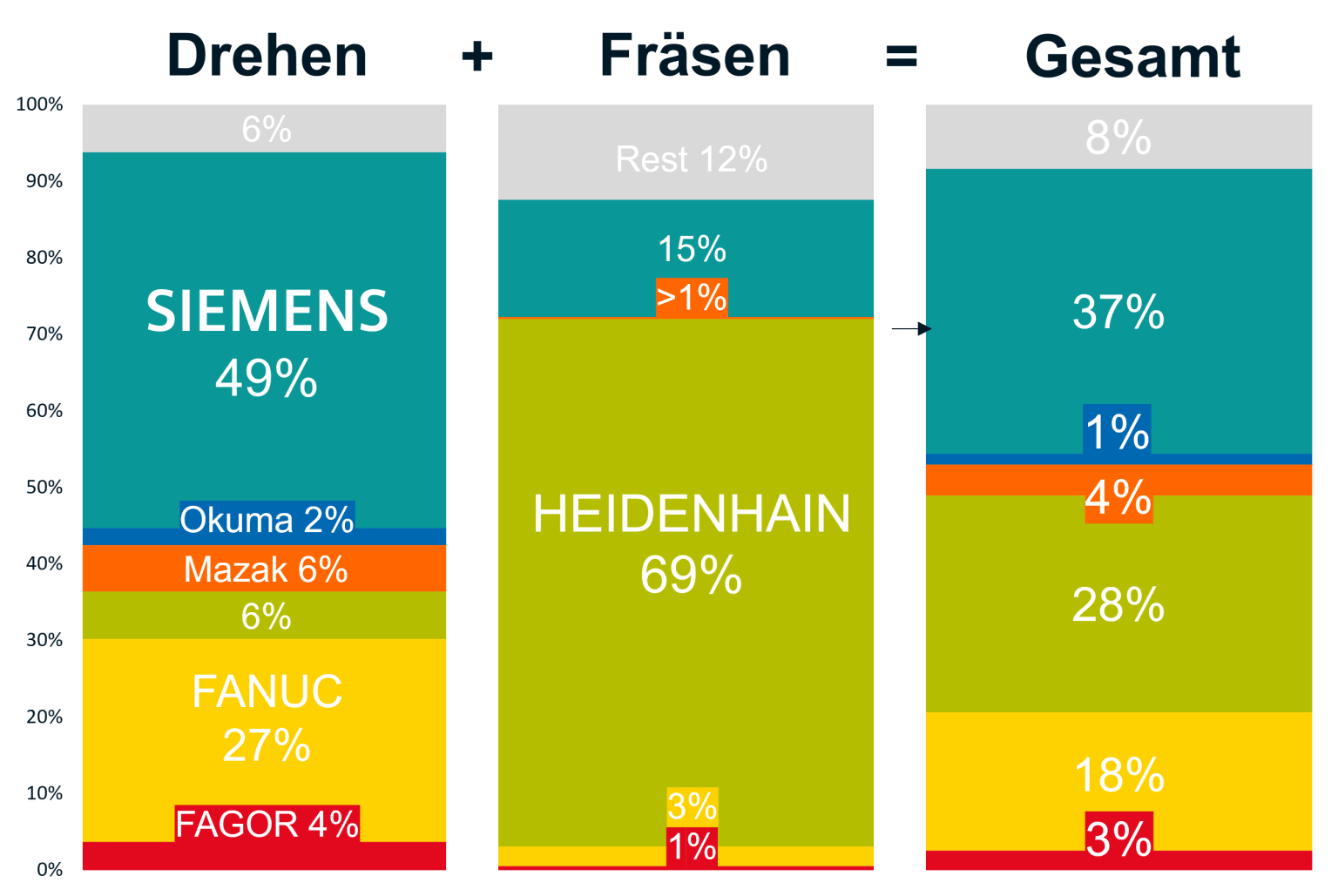

Die folgende Grafik von Findus Factory fasst die Ergebnisse zusammen:findus-factory-cnc-steuerungen-drehen-und-fraesen-vergleich

Wie du Maschinendaten von HEIDENHAIN-Steuerungen ausliest

Die Verbindung von HEIDENHAIN-Steuerungen eröffnet zahlreiche Einsatzmöglichkeiten in der Produktionsüberwachung, der Arbeitsvorbereitung oder der Instandhaltung. Von Condition Monitoring, über Betriebsdatenerfassung bis zur automatischen Initiierung von Fertigungsaufträgen sind viele Szenarien denkbar.

Zu den wichtigsten technischen Möglichkeiten, die eine Konnektierung mit sich bringen, zählen:

  • Überwachung von Maschinenparametern

  • Übertragung von NC-Programmen

  • Einsehen und Quittieren von Fehlermeldungen

  • Remote-Steuerung (Start/Stopp)

Heisenware bietet eine sehr einfache und schnelle Möglichkeit an, HEIDENHAIN-Steuerungen per OPC UA anzubringen und damit alle zuvor erwähnten Anwendungsfälle möglich zu machen. Die sichere Verbindung erfolgt dabei zwischen dem OPC UA NC Server der HEIDENHAIN-Steuerung und dem OPC UA Client von Heisenware, der sich als Edge Connector im Produktionsnetzwerk einsetzen lässt. Der Edge Connector wiederum verbindet sich über einen sicheren Kanal mit der Heisenware Plattform, wo die Daten zur Speicherung, Visualisierung oder Weiterleitung zur Verfügung stehen.

Einfacher Zertifikatsaustausch und nahtlose Integration

Um die initiale Verbindung herzustellen, unterstützt Heisenware die erforderliche Zertifikats-basierte Infrastruktur (PKI Admin) vollumfänglich. Der Prozess des Zertifikatsaustauschs wird automatisiert und nahtlos umgesetzt, sodass das Kopieren und umständliche Einfügen der Zertifikate entfällt. Ebenso ist der Einsatz von TNCremo zur Übermittlung von Dateien nicht erforderlich. Einzig der in die Steuerung eingebaute OPC UA Assistent kommt zur Anwendung. Sobald die Verbindung steht, kann die Maschine remote über jede Anwendung ausgelesen und kontrolliert werden.

Alles, was du für die Konnektierung deiner HEIDENHAIN-Steuerungen benötigst, ist ein aktiver Heisenware Account sowie, den Edge Connector, den du dir aus der Low-Code-Oberfläche selber erstellen kannst. Sende uns eine Nachricht über die Kontaktseite, um Zugang und Unterstützung in diesem Prozess zu erhalten. Sobald die genannten Voraussetzungen geschaffen sind, führt dich diese Schritt-für-Schritt-Anleitung durch den Prozess der Anbindung.

Für welche HEIDENHAIN-Steuerungen ist die Verbindung möglich?

Die Verbindung kann grundsätzlich mit allen Steuerungen hergestellt werden, die den optional aktivierbaren OPC UA NC Server von HEIDENHAIN nutzen. Dazu gehören die TNC-Steuerungen TNC 620, TNC 640 sowie die neuesten Modelle TNC7 und TNC7 basic. Für weitere Details kontaktiere uns oder frag direkt bei HEIDENHAIN nach.

Was ist mit älteren HEIDENHAIN-Steuerungen?

Viele ältere Maschinen nutzen noch Steuerungen ohne OPC UA-Unterstützung, wie die HEIDENHAIN iTNC 530 oder die TNC 320. Wie viele Maschinen es noch ohne OPC UA im Feld gibt, können wir schwer sagen. Dennoch beobachten wir, dass auf zehn HEIDENHAIN-Steuerungen mit OPC UA-Support im Feld, zwei bis drei Maschinen mit Steuerungen ohne OPC UA-Support kommen. Hierbei handelt es sich nur um eine grobe Schätzung.

Die gute Nachricht ist: Auch diese älteren Maschinen lassen sich anbinden, und zwar über die DNC-Schnittstelle. Heisenware arbeitet an einer Lösung, die eine ebenso einfache Anbindung dieser Maschinen ermöglicht. Wenn du an dieser Technologie interessiert bist, kontaktiere uns, damit wir dich informieren können, sobald der Konnektor verfügbar ist.
